Realtek RTD驱动板flash备份和烧录

最近搞的项目与显示有关，就研究了一下网上资料比较多的一些视频驱动板芯片，比如龙讯的，Realtek的，ASL的， VD的芯片。这类驱动板芯片能找到规格书就已经不容易，想要更详细的技术资料甚至源代码基本上很难。而且厂家都是把技术支持丢给代理商去处理。跟代理商打交道就很讨厌了，其中事情就不细说了，太恶心了。当你与代理商交流的时候仿佛进入了一个平行世界：那里经济下行不存在，代理商是不差生意的，对你是爱答不理的。

那么代理商都去死吧！！！

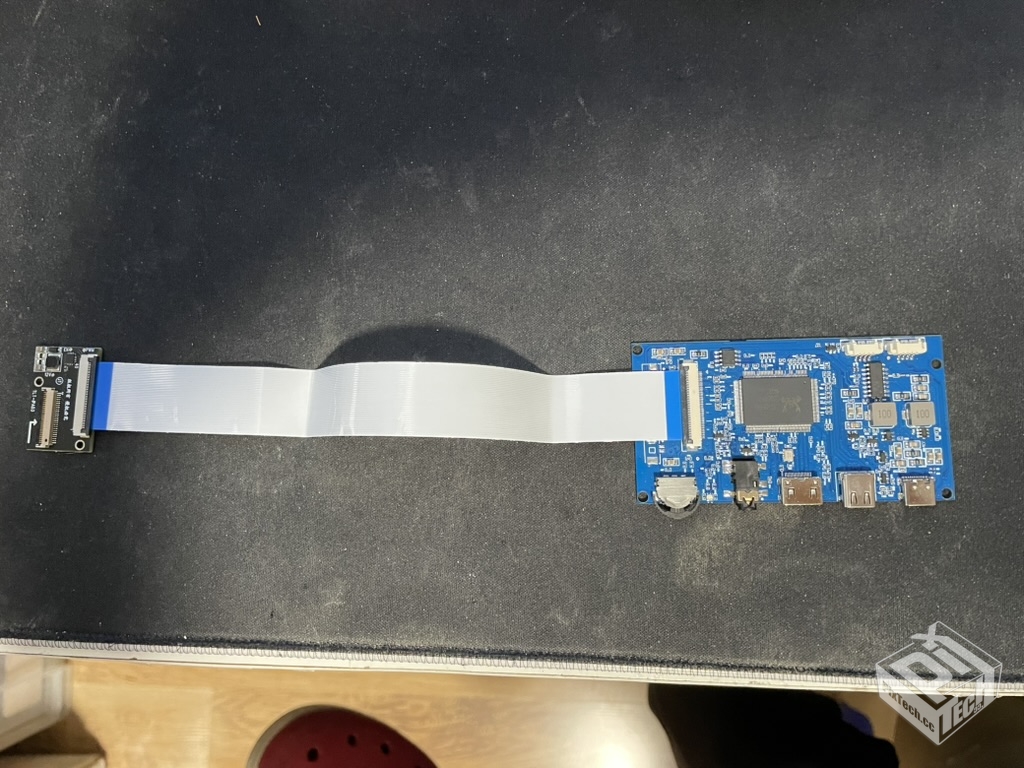

自己做固件什么的太复杂一时半会儿说不轻，寻找源代码通常也不是免费的。这里就先说说我手里这块 使用 RTD2556VD 板子名为PCB800869 吧。

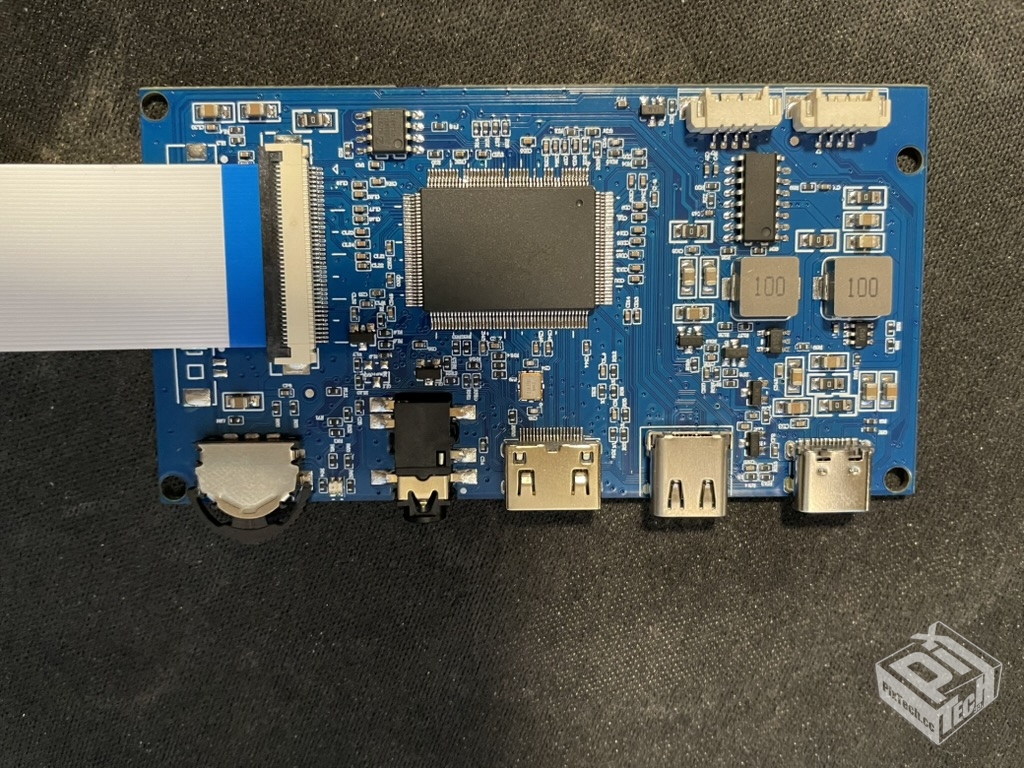

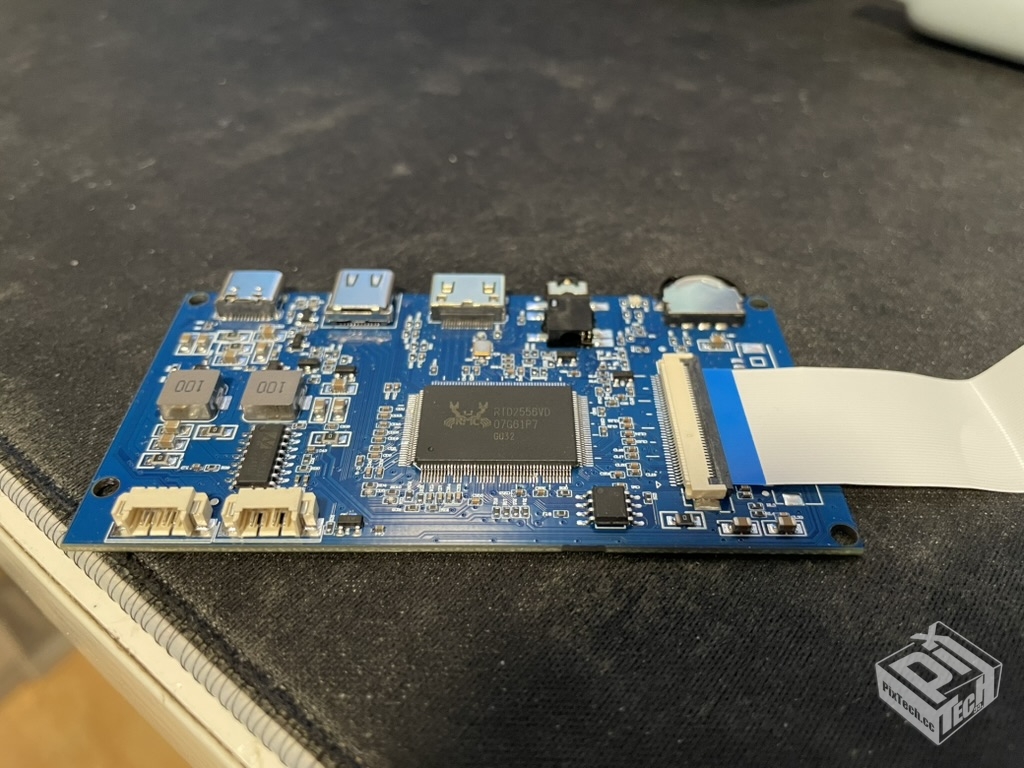

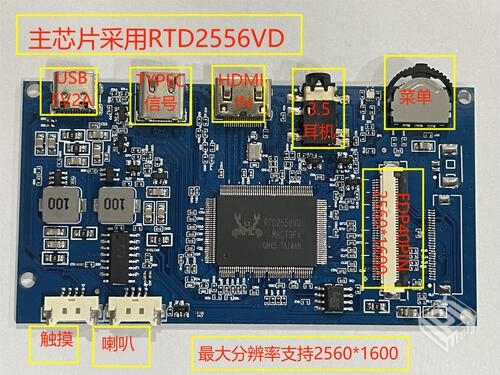

正面先看一下接口：

mini hdmi 一个

type-c 两个

3.5音频口 一个

超薄卧贴MX1.25mm 4pin 两个
菜单控制器 一个

40pin edp接口 一个

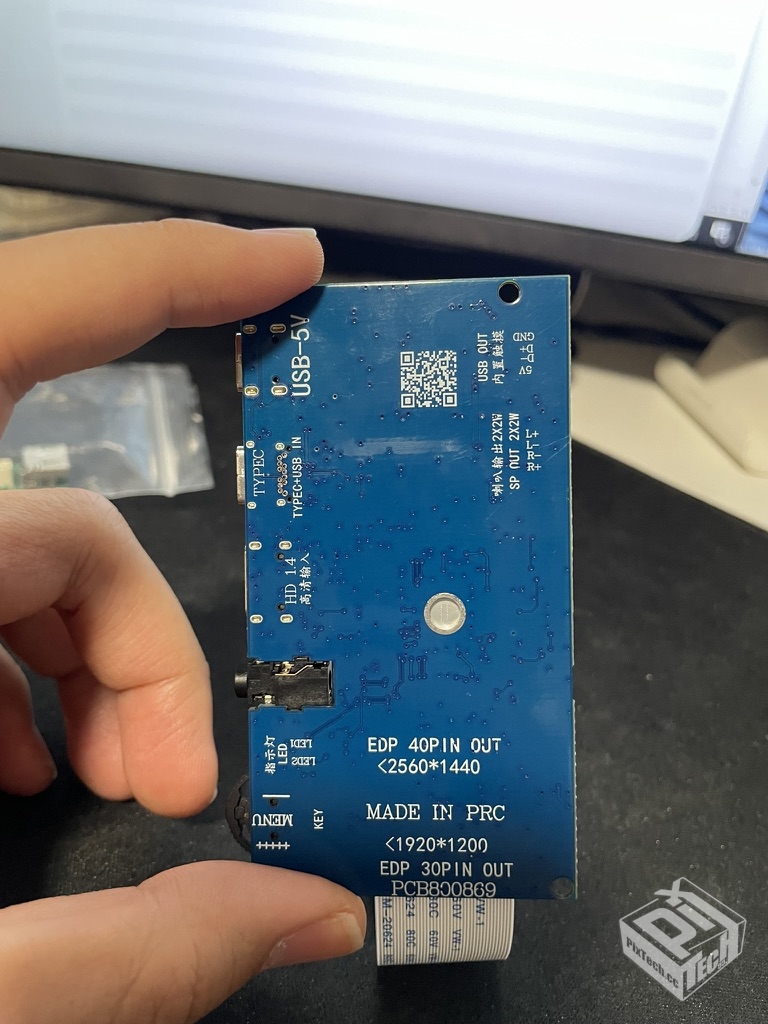

背面对正面的每个接口做出了清晰的说明，这一点做的不错。

那么下面要聊的是flash，那么就要先看看板子上用的是什么flash。

说到flash就要提到RTD驱动板基本上都是外置flash的，玩过单片机的小伙伴都应该知道单片机的flash一般都是在ic里面的，RTD就明显不同了。既然flash是外置的那么备份和烧录就简单的多了。

我们先找找flash是那个芯片，一般就在主芯片旁边，能明显看到主芯片有4根线与flash连接，flash一般是8脚的sop8封装。

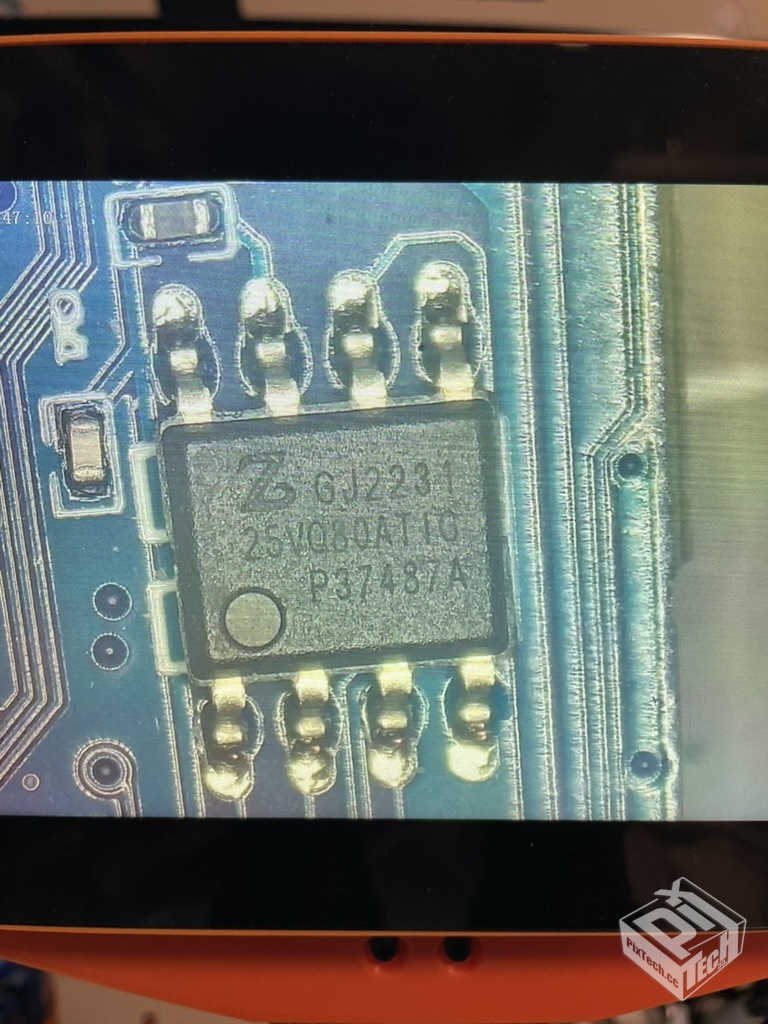

flash上有3排文字，我们只看中间一行 25VQ80AT1G，25表示25系列flash， VQ代表1.8V，80代表1M容量，AT1G不用管了。

知道flash大小和电压很重要。如果你用CH341那种flash读写器直接读取flash那么就要用1.8V的，如果只有一个Q就是3.3V，这里一定不搞错。

如果用RTD Customer Tools通过hdmi口读取flash，那么1M容量就比较有用了。

直接读写flash这里就不讲了，比较麻烦，除非RTD Customer Tools 读不了的时候才用的方法，这里就不细说了，我们将 RTD Customer Tools的方法。

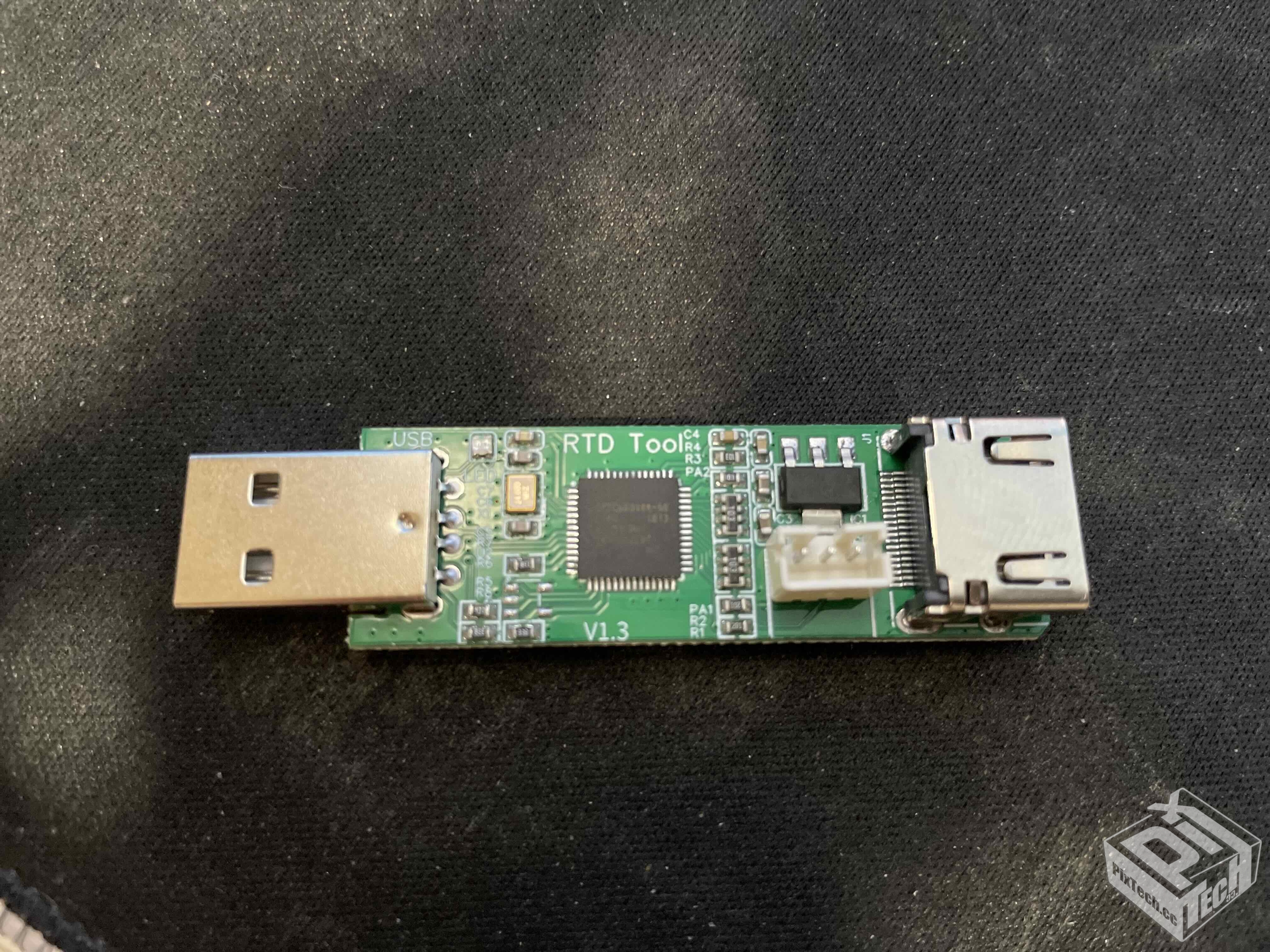

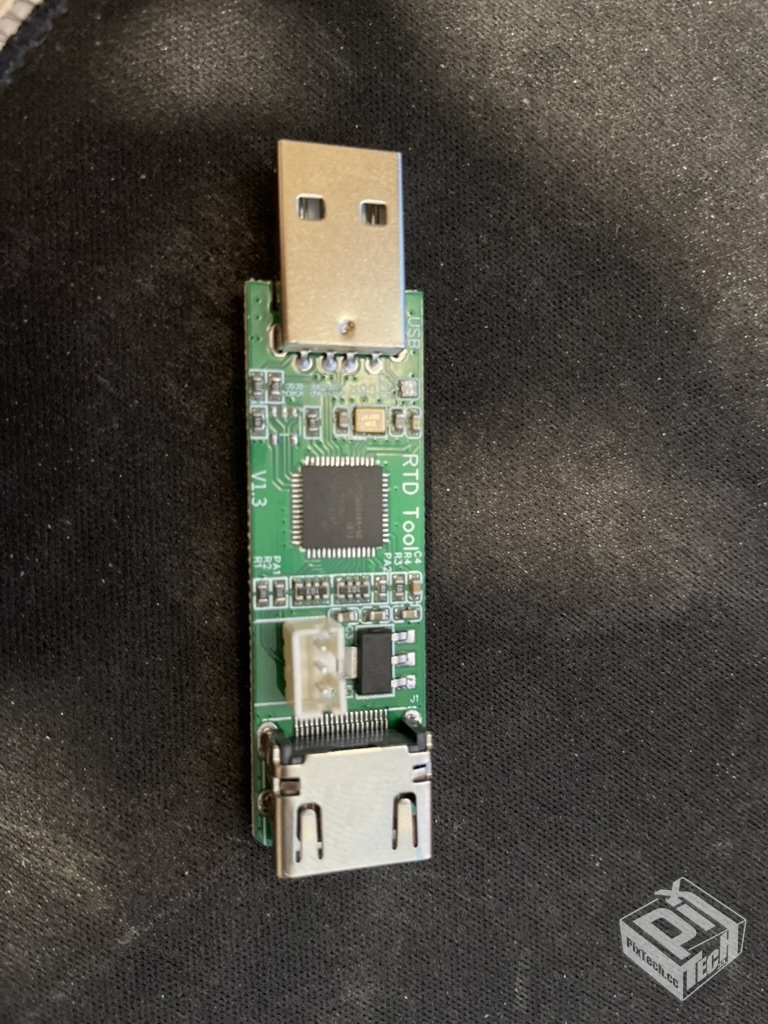

我是图省事儿就在淘宝买了个这东西

几十块钱，也不过。左边是usb口连接pc，右边是hdmi口要与驱动板的hdmi口连接，驱动板也要连上供电。

还需要软件

RTD_Tool_v3.6.zip

文件大小: 20.55 MB • 上传时间: 昨天 22:24

下载次数: 0 • 每日限制: [max]次 • 今日剩余: 次

立即下载

YD2686-ISPTool_V3.6_2023设置方法_烧录前请务必阅读.pdf

文件大小: 1.36 MB • 上传时间: 昨天 22:24

下载次数: 0 • 每日限制: [max]次 • 今日剩余: 次

立即下载

pdf主要将的是烧录方法，我就来说备份固件的方法吧。
如果pdf所述
1 先安装驱动，看到下面的usb标志显示绿色对勾就是usb连接ok了
2 先在左边找 NewEDID，然后右边点Read，如果能成功读出EDID说明物理连接ok了。
3 左边点Flash，在 Total Bank: 这里如果是1M的flash就要选16，如果是512k的就选8，然后点Read Total，如果成功读出就再点 Save Total 到文件。
走到这里说明你成功了，如果左下脚提示错误，那么hdmi线有问题，要么就是usb有问题，拔下来换个口，我的电脑就要不停的更换usb口才能工作。

到这里这篇文章就基本上结束了，有啥问题可以回贴。
